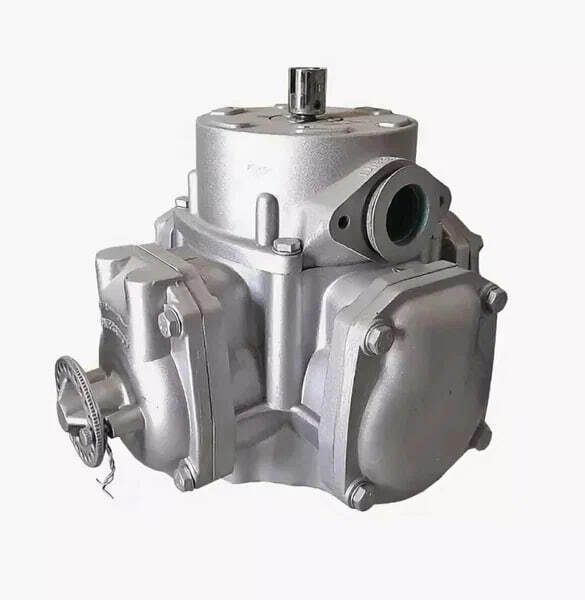

Измеритель объема предназначен для регистрации объема топлива, протекающего через колонку. Он представляет собой гидравлический двигатель с четырьмя цилиндрами, приводимый в движение топливом, проходящим через него. Топливо поступает в измеритель через нижний фланец в камеру, где находятся четыре гильзы с поршнями. Поршни соединены шатунами, которые через подшипники крепятся к коленчатому валу. При заполнении камеры топливом поршни перемещаются вверх, выталкивая топливо через золотник в выпускную камеру, откуда оно поступает в систему. Одновременно в другой камере происходит забор топлива. За один оборот коленчатого вала перекачивается 0,5 л топлива. Муфта на верхнем конце вала служит для подключения вала генератора импульсов. Для регулировки дозы необходимо провести юстировку.
Операция юстировки обеспечивает точность измерения объема продукта, выпускаемого колонкой. В случае электронной юстировки изменяется юстировочный коэффициент в памяти блока управления. Доступ к юстировке ограничен четырехзначным паролем и пломбируемым тумблером "Работа/Настройка". Счетчик операций юстировки контролирует изменения коэффициента. Результаты юстировки фиксируются в формуляре на топливной заправочной станции (ТРК). Перед новой юстировкой необходимо сравнить показания счетчика с записями в формуляре для подтверждения отсутствия несанкционированных изменений коэффициента. После юстировки колонка подлежит проверке органами Федерального агентства по техническому регулированию и метрологии.
Характеристики:
• Скорость выдачи топлива, литр/оборот 0,5
• Класс точности 0,25
• Шаг регулировки погрешности 0,05
• Минимальная производительность л/мин 5
• Максимальная производительность л/мин 100
• Рабочее давление, МПа 0,12-0,3
• Вес, кг 6
