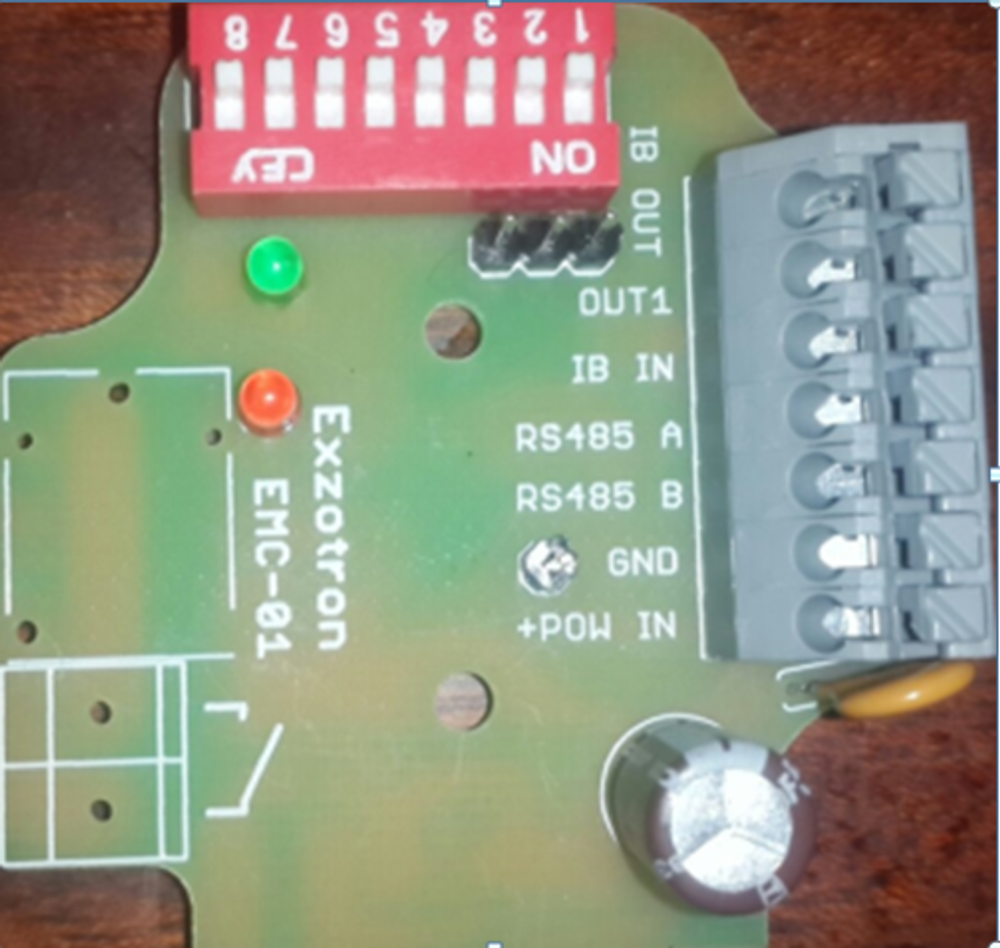

EMC 01 — Конвертор протокола Ibutton по шине 1-wire to rs485

Устройство используется для конвертации  данных полученных от  RFID метки в протоколе IBUTTON (1-wire)  в протокол  LLS (rs485) и последующая передача данных на устройство ГЛОНАСС по указанному адресу.

Основные варианты применения:

1. Конвертация сигнала данных в протоколе IBUTTON  передаваемого по линии 1-wire от считывателя пластиковых RFID карт и последующая передача номера карты водителя по линии  RS485 в протоколе LLS(протокол датчика уровня топлива).
2. Необходимость двойной идентификации. Подключение двух RFID считывателей работающих в протоколе IBUTTON  на один автомобиль. (к примеру на комбайне это идентификация водителя комбайна и водителя автомобиля получающий зерно, на топливозаправщике, это водитель бензовоза и водитель получающий топливо)
3. Конвертация сигнала IBUTTON по линии 1-wire с контактной метки прицепного устройства, которые применяются  на тракторной сельскохозяйственной технике. Данная ситуация возникает в случае если на бортовом терминале ГЛОНАСС вход 1-wire уже занят RFID считывателем пластиковых карт c целью идентификации водителя в кабине , либо он физически отсутствует.
4. В некоторых случаях может стоять задача принять  номер метки от обычного контактного ключа IBUTTON (таблетка доступа)  и передача его на указанный адрес по шине RS 485 в протоколе LLS.
   В случае необходимости одновременно на один бортовой терминал  ГЛОНАСС передать  множество  различных  IBUTTON ключей.  За счет того, что на контроллере есть возможность задать адрес LLS  мы можем параллельно  направить на одну линию RS 485 до 16 ключей.
5. Дополнительно  в конверторе имеется реле с выходом типа «сухой контакт» для коммутирования различных нагрузок до 8 ампер 220в. При идентификации кода метки происходит замыкание срабатывание реле.
