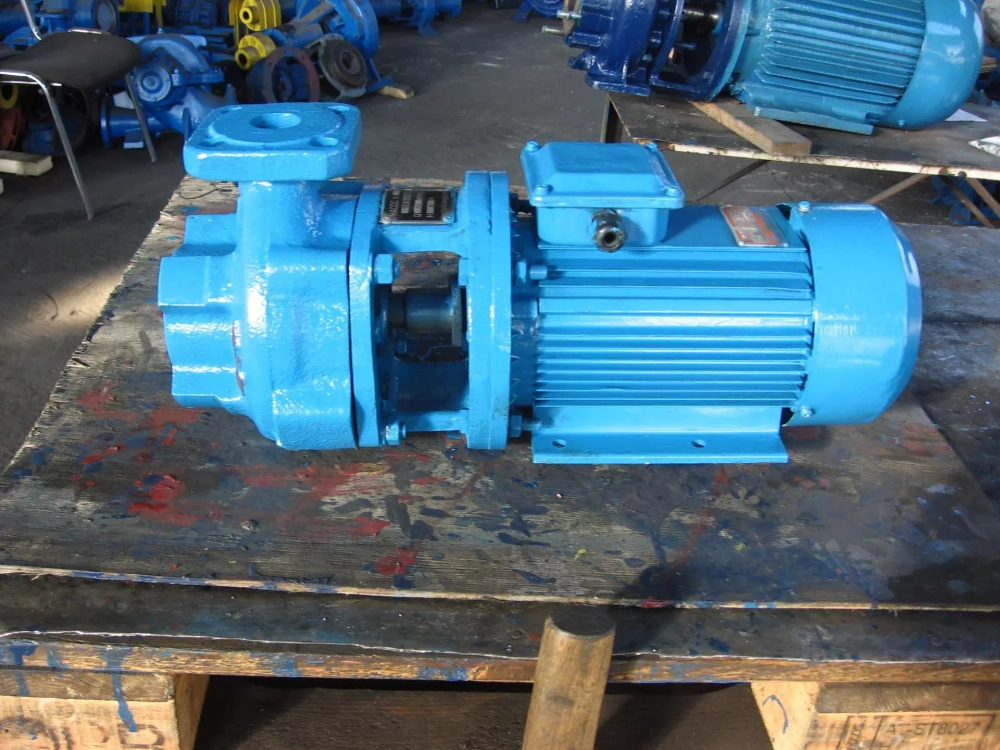

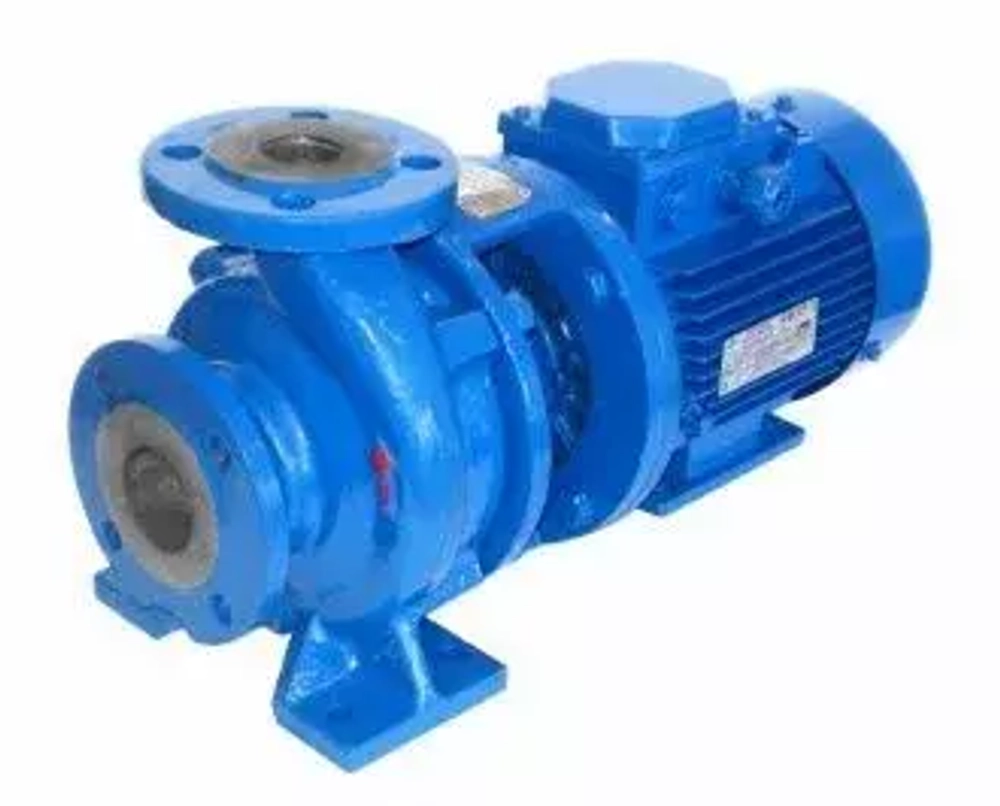

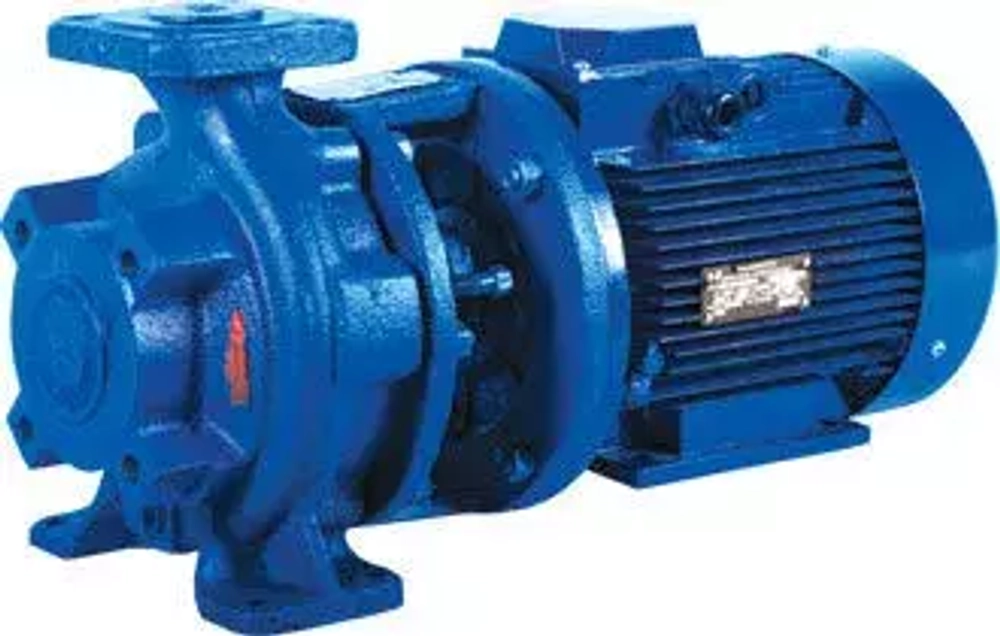

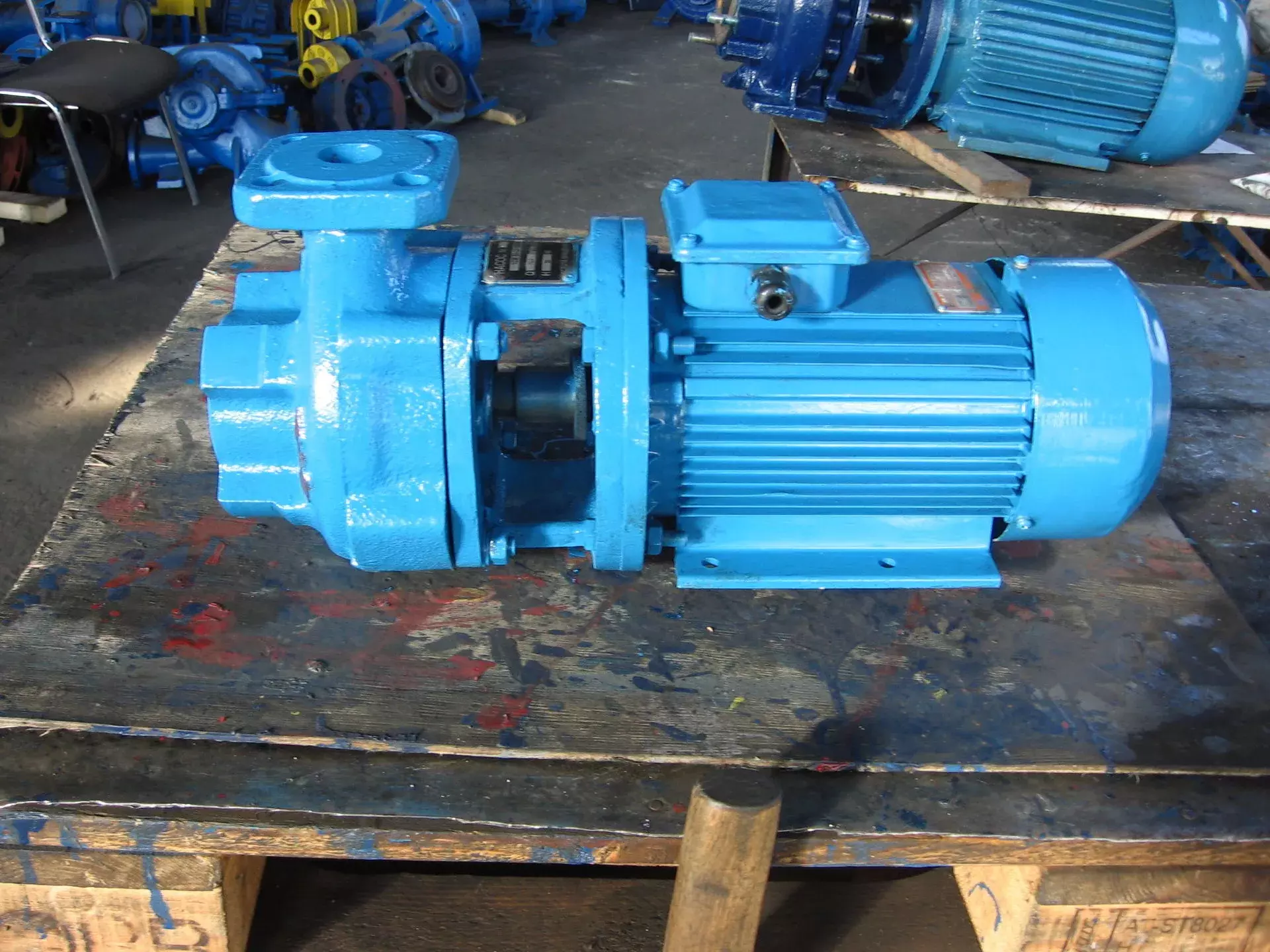

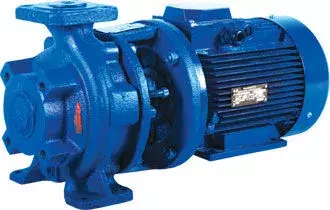

Насос центробежный, горизонтальный, консольный моноблочный Рабочее колесо закрытого типа номинального диаметра с сальниковым уплотнением вала - С - одинарный мягкий сальник

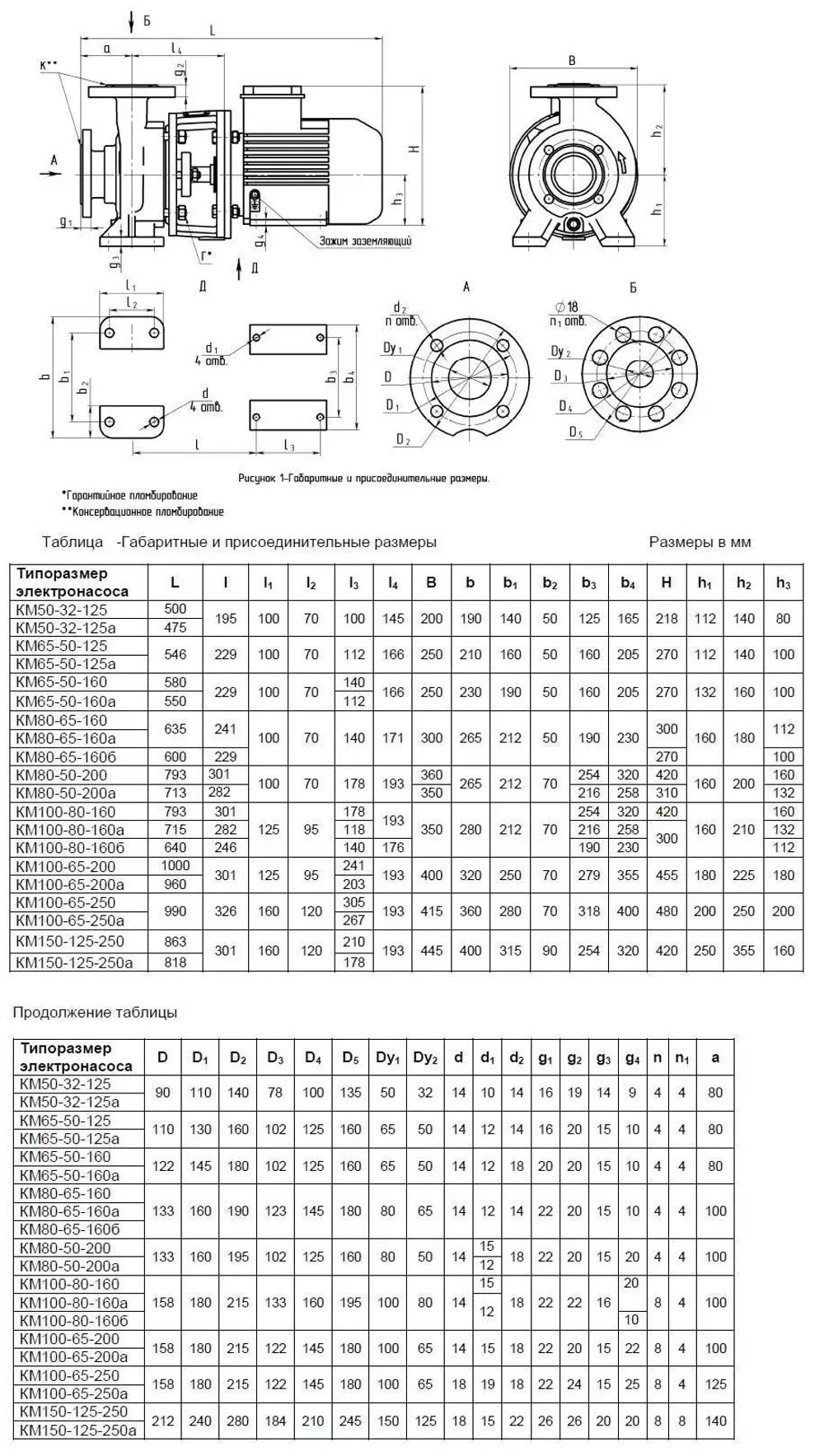

Присоединительные размеры фланцев – по ГОСТ12815-80, тип 1.
Электродвигатель общепромышленный асинхронный трехфазный мощность 7.5кВт, 3000об/мин 50Гц.
Климатическое исполнение и категория размещения У3.1 по ГОСТ 15150-69 , под заказ возможна поставка в климатических исполнениях У2, Т2.
Электронасос центробежный консольный моноблочный типа КМ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 – 9, содержащей механические примеси не более 0,1 % по объему и размером частиц не более 0,2 мм, а также других жидкостей, сходных с водой по плотности и химической активности температурой от минус 10 до + 85 ºС. Так же в описании может использоваться обозначение промышленный центробежный водяной электронасосный агрегат моноблок.
Консольные моноблочные насосы находят свое применение прежде всего в системах коммунального водоснабжения, промышленности и в сельском хозяйстве, где их характеристики прочности и надежности могут быть оценены по достоинству.
ИСПОЛЬЗОВАНИЕ И УСТАНОВКА
• Водоснабжение
• Подача воды под давлением
• Орошение
• Циркуляция воды в системах климатизации
• Моечные установки
• Противопожарные установки
• Промышленность
• Сельское хозяйство
Конструкция
Насос типа КМ, 1КМ – центробежный, горизонтальный, консольный, с сальниковым уплотнением вала - С - одинарный мягкий сальник.

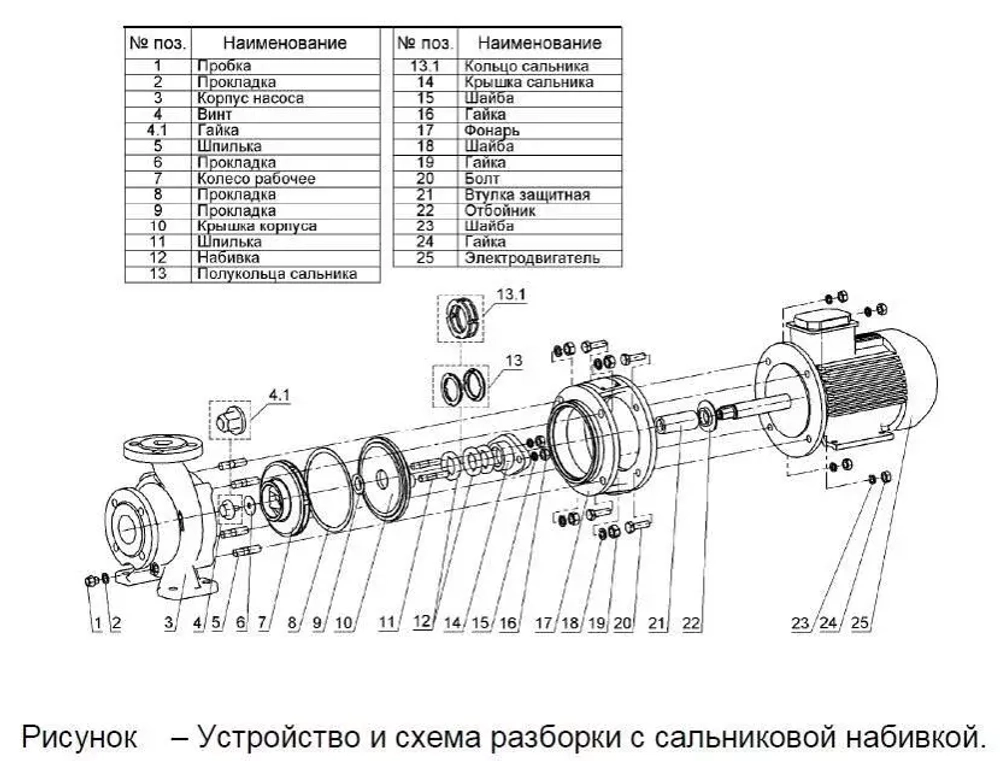

| Перекачивающий агрегат имеет два основных конструктивных узла: центробежный насос консольно-моноблочный КМ и электродвигатель - функцию соединения корпуса насоса и фланца электродвигателя выполняет фонарь. Ротор насоса приводится во вращение электродвигателем. насос комплектуется электродвигателем стандартного комбинированного исполнения (лапы +фланец) с помощью специального крепления или специального комбинированого исполнения (лапы + фланец) с удлиненным валом типа ЖУ, на котором монтируется насос. |
В чугунной отливке корпуса выполнены патрубки входа и выхода, спиральная камера, имеются опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх по центру относительно плоскости вращения
Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо изготовлено методом чугунного литья, крепление к валу осуществлено при помощи шпоночного соединения. Дополнительной подрезкой рабочего колеса по наружному диаметру можно изменять технические характеристики насосов КМ.
Вид одинарного уплотнения вала — мягкая сальниковая набивка, установлена защитная втулка.
Насосы (агрегаты) КМ, 1КМ относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90. К насосу КМ80-65-160 можно купить запчасти здесь же, такие как рабочее колесо, уплотнение, вал и т.п. , к агрегату КМ-80-65-160 в случае необходимости можно купить электродвигатель. Направьте заявку
Направление вращения ротора - по часовой стрелке, если смотреть со стороны привода. Корпус насоса маркируется стрелкой для указания направления вращения рабочего вала.
ОСОБЕННОСТИ
- корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
- компактность конструкции;
- отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шума.
