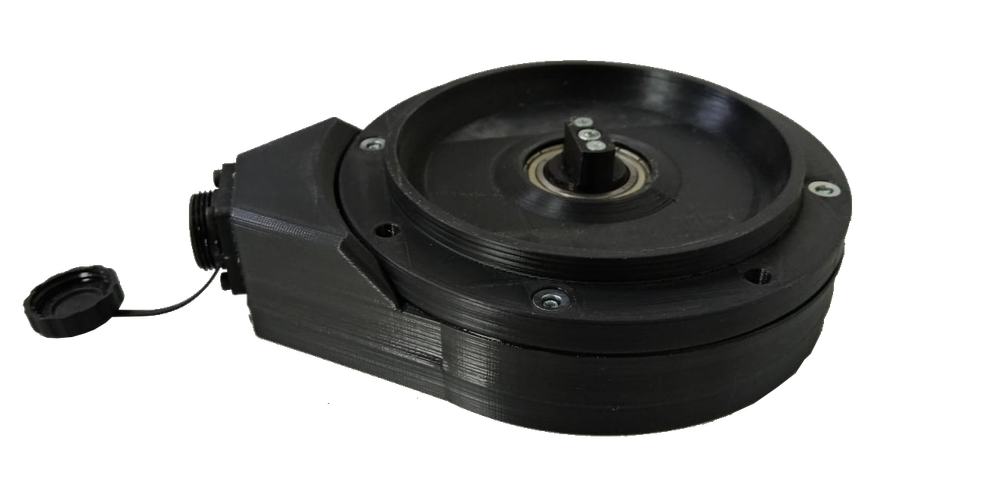

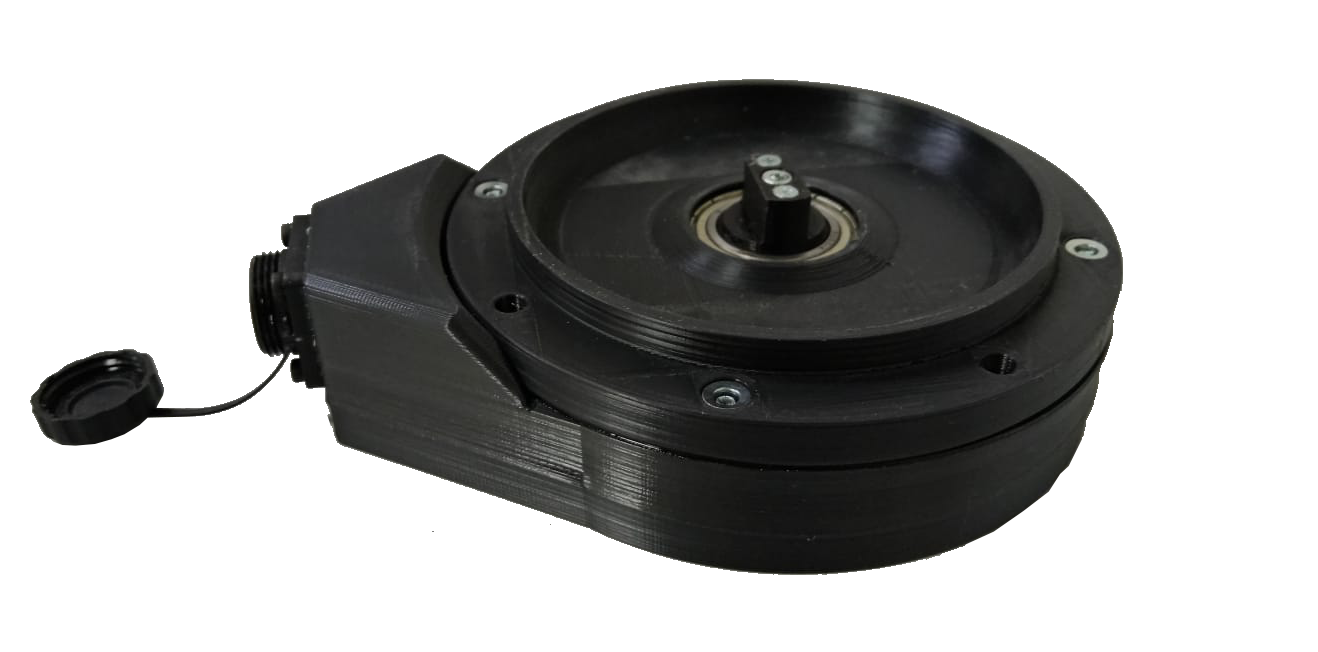

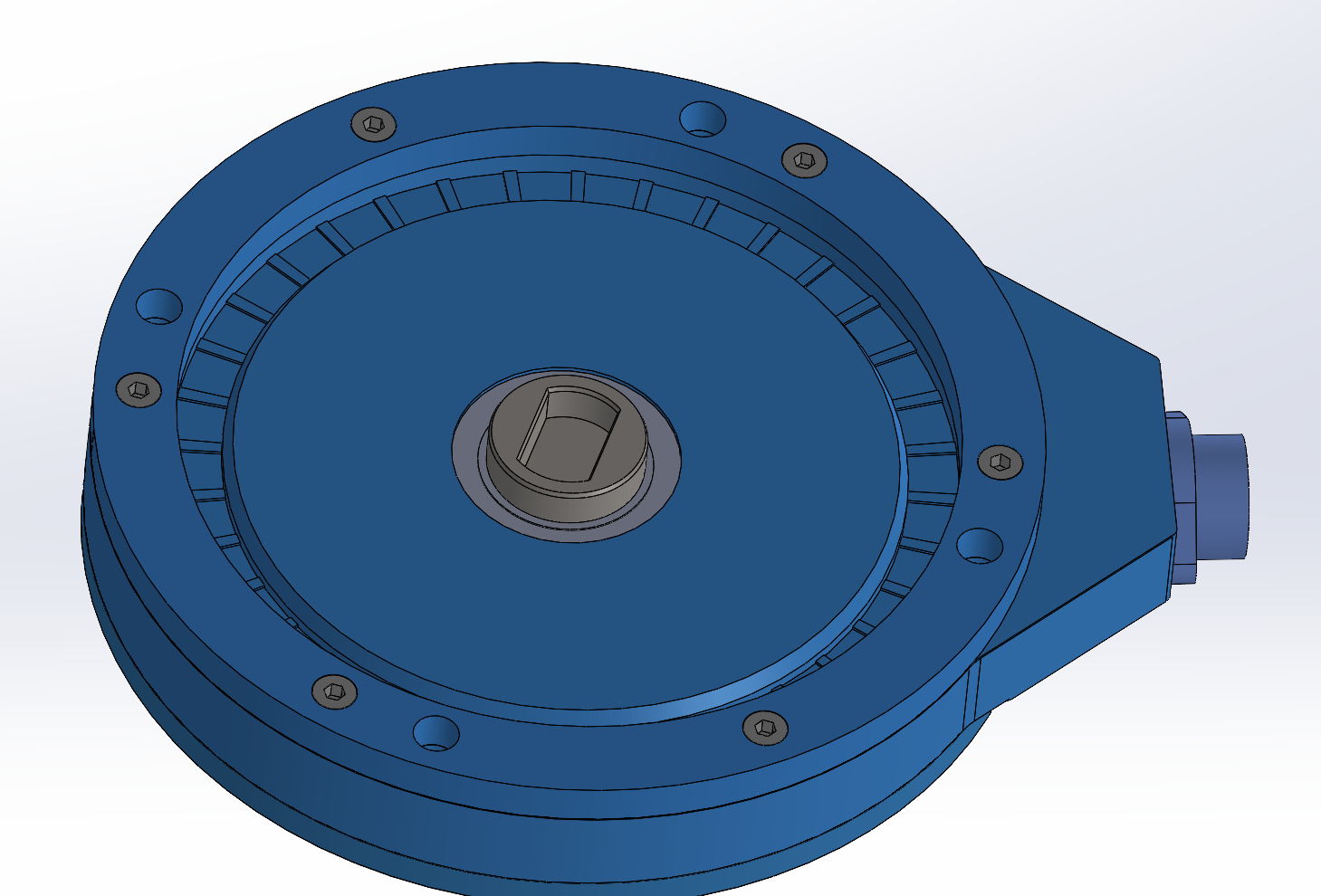

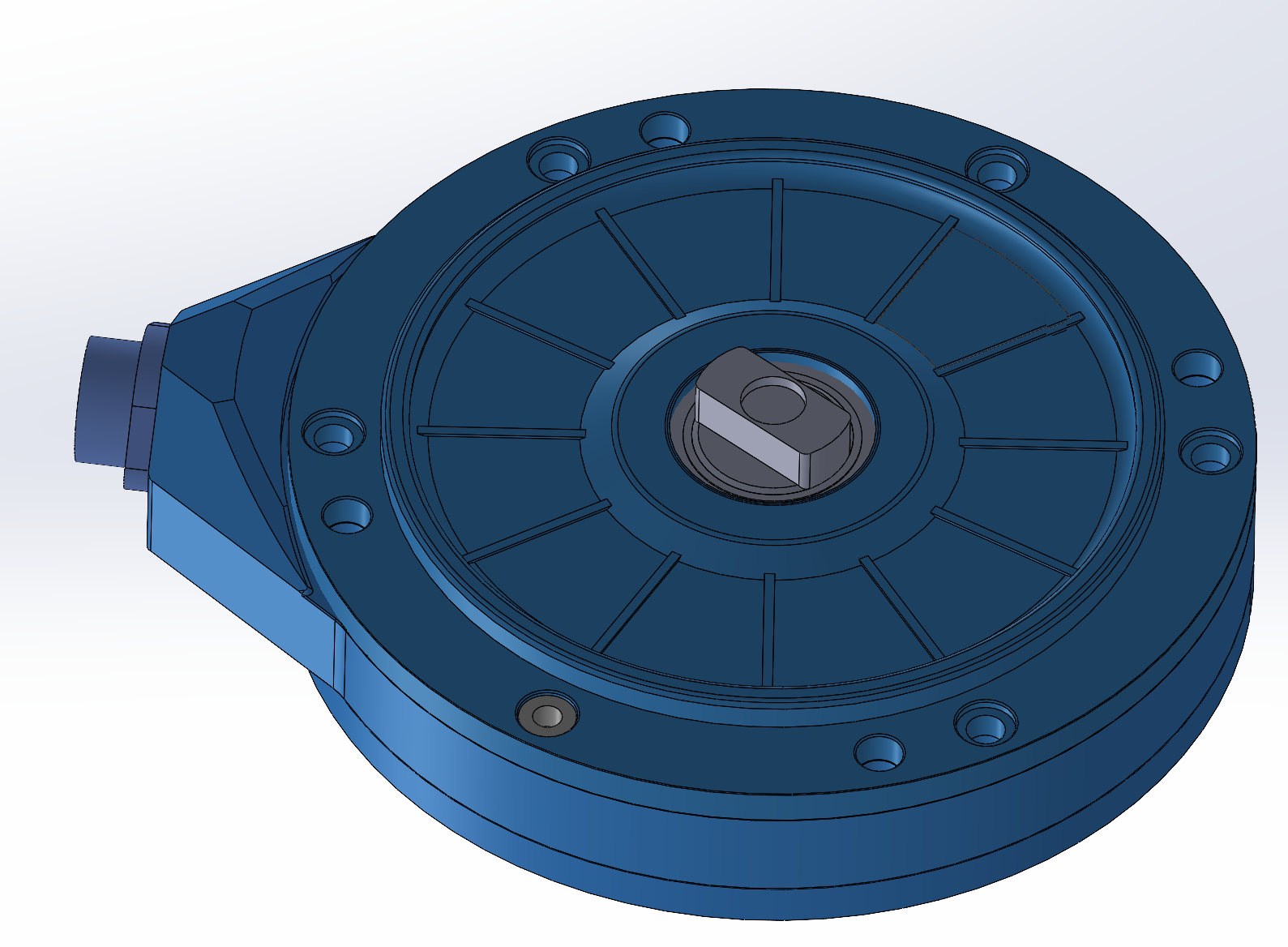

ES-PPO1 представляет собой датчик, преобразующий вращение счетчика в двухфазный сигнал.
Совместим с счетчиками ППО-25, ППО-40. ES-PPO1 устанавливается между самим счетчиком ППО и стрелочным индикатором счетчика, и скрепляется при помощи удлиненных болтов.
Вращение вала счетчика ППО передается ES-PPO1 через кулачковое сцепление. Внутри ES-PPO1 на валу расположен диск с прорезями. На против прорезей расположены оптопары. Далее сигнал от оптопары усиливается и передается на выход. Количество сформированных импульсов от оптопары пропорционально количеству оборотов вала счетчика ППО. За один оборот оси формируется 50 импульсов. Подсчет импульсов производится с помощью внешнего отчётного устройства. Подсчет импульсов позволяет определить на сколько прокрутился вал счетчика относительно первоначального положения. Таким образом внешнее посчитывающее устройство позволяет определять и дозировать количество прокаченного топлива.
Преимущество ES-PPO1 перед конкурентами:
- меньший люфт и более плавное вращение по сравнению с УСС
- меньшая цена за хорошую точность
- нет необходимости вносить изменения в счетчик как с ДО10
- разъемное соединение ES-PPO1 с проводом, что облегчает монтаж и сервисное обслуживание
- простой монтаж схожий с датчиками УСС
- герметичность и стойкость к топливу

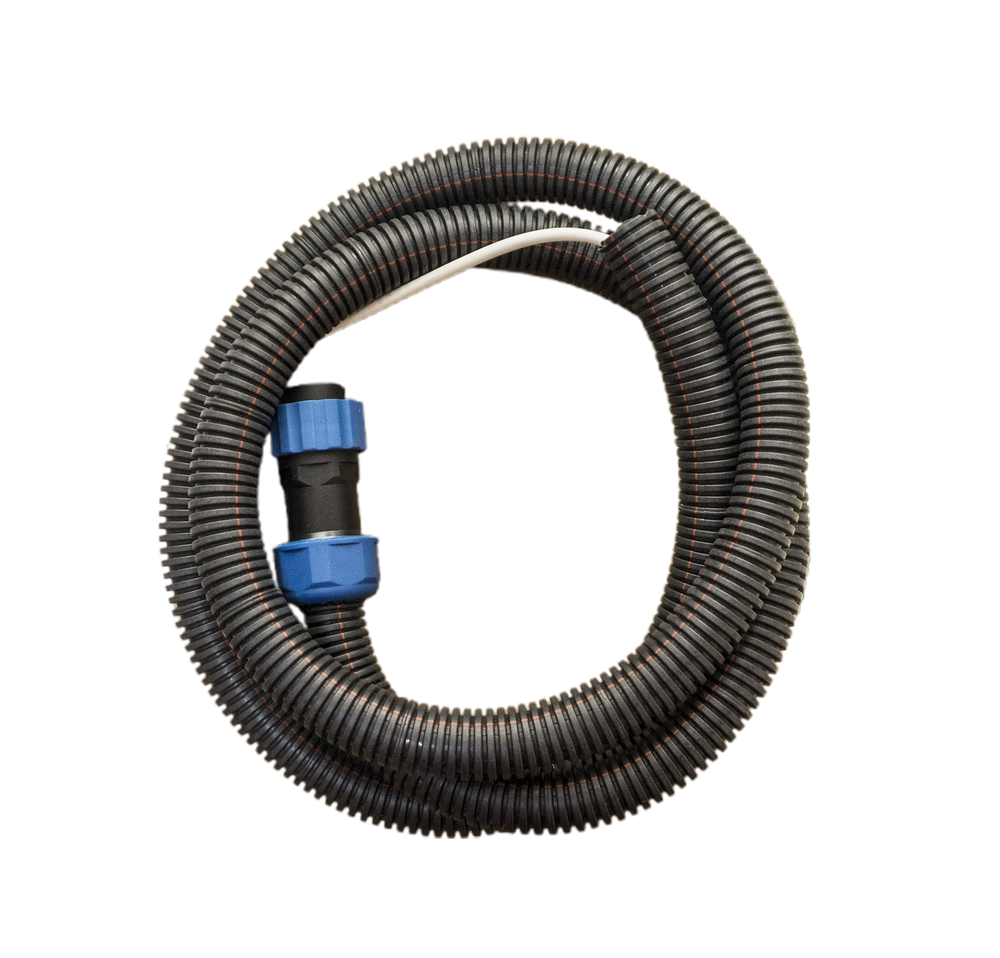

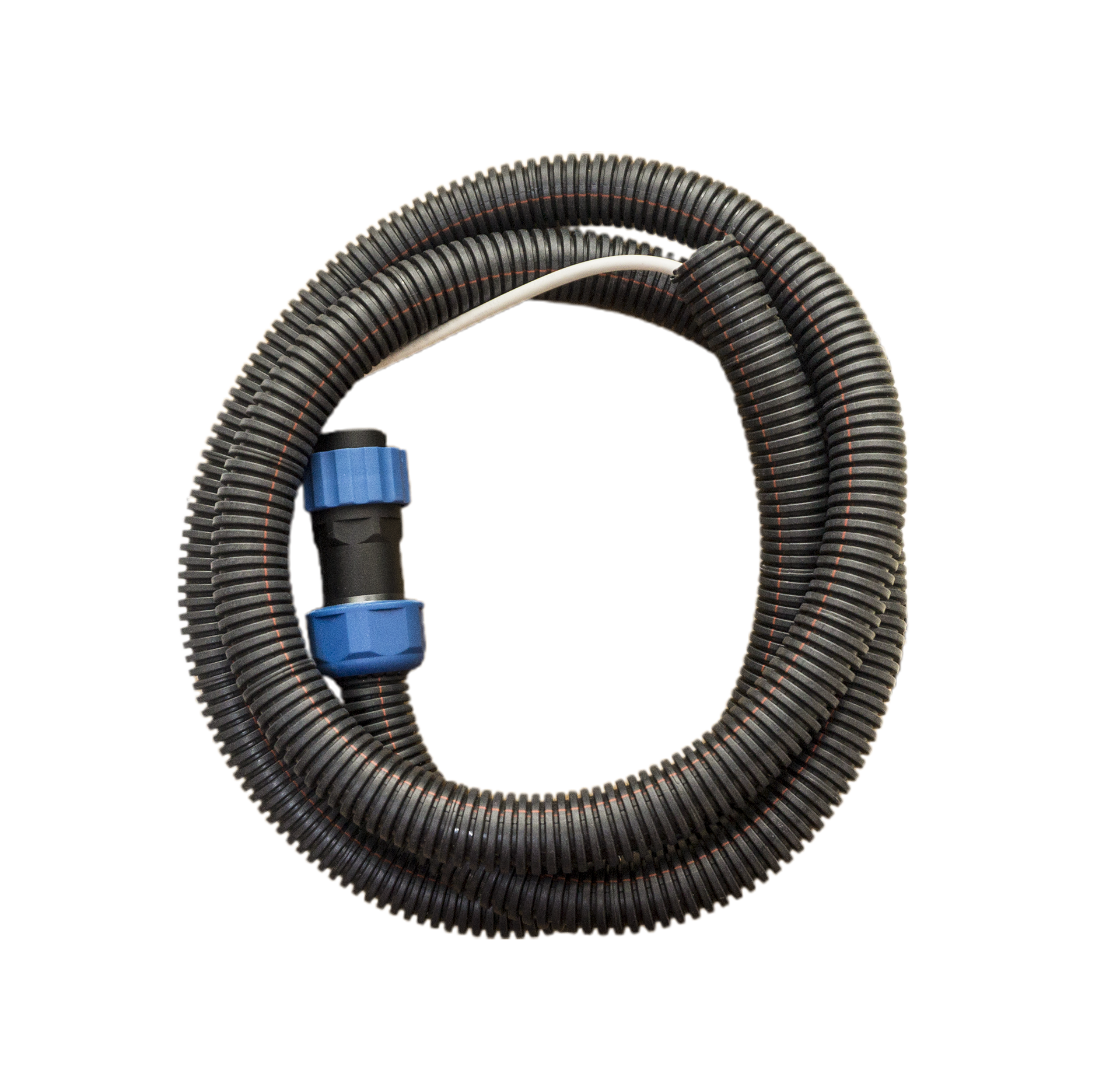

- провод защищен гофротрубой
- защита от переполюсовки питания
- защита выходных сигналов
Изготовлен из Petg пластика.
