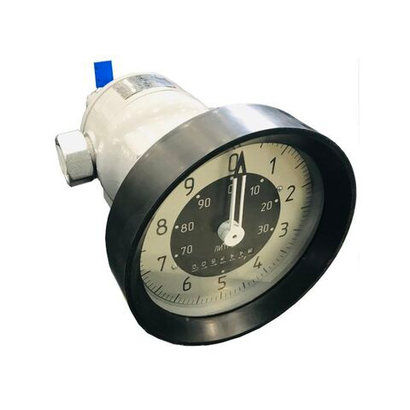

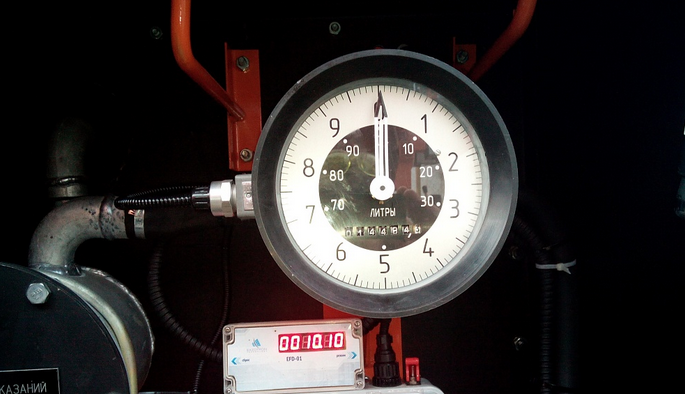

Цифровой контроллер расхода топлива EFD-02 используется для отображения информации со счетчиков топлива ППО25/ППО40, измерителей объёма и счётчиков водомерного типа с импульсным выходом, а также на опрыскивателях, включая импортные. Обеспечивает электронную калибровку и помимо текущего счётчика снабжён тотальным счётчиком, необходимым для бухгалтерии.
На входе EFD-02 два импульсных входа, то есть для снятия сигнала используется два информационных канала, что позволяет контролировать сторону вращения. Это исключает «биение» – получение ложных импульсов при движении заправщика, приводящих к несоответствию показаний счётчика и данных в мониторинге. EFD-02 имеет отдельный цифровой (импульсный) и RS485 выходы для подключения к терминалам спутникового мониторинга(GPS/ГЛОНАСС). По RS485 выходу помимо текущих показаний может передаваться тотальный счётчик.

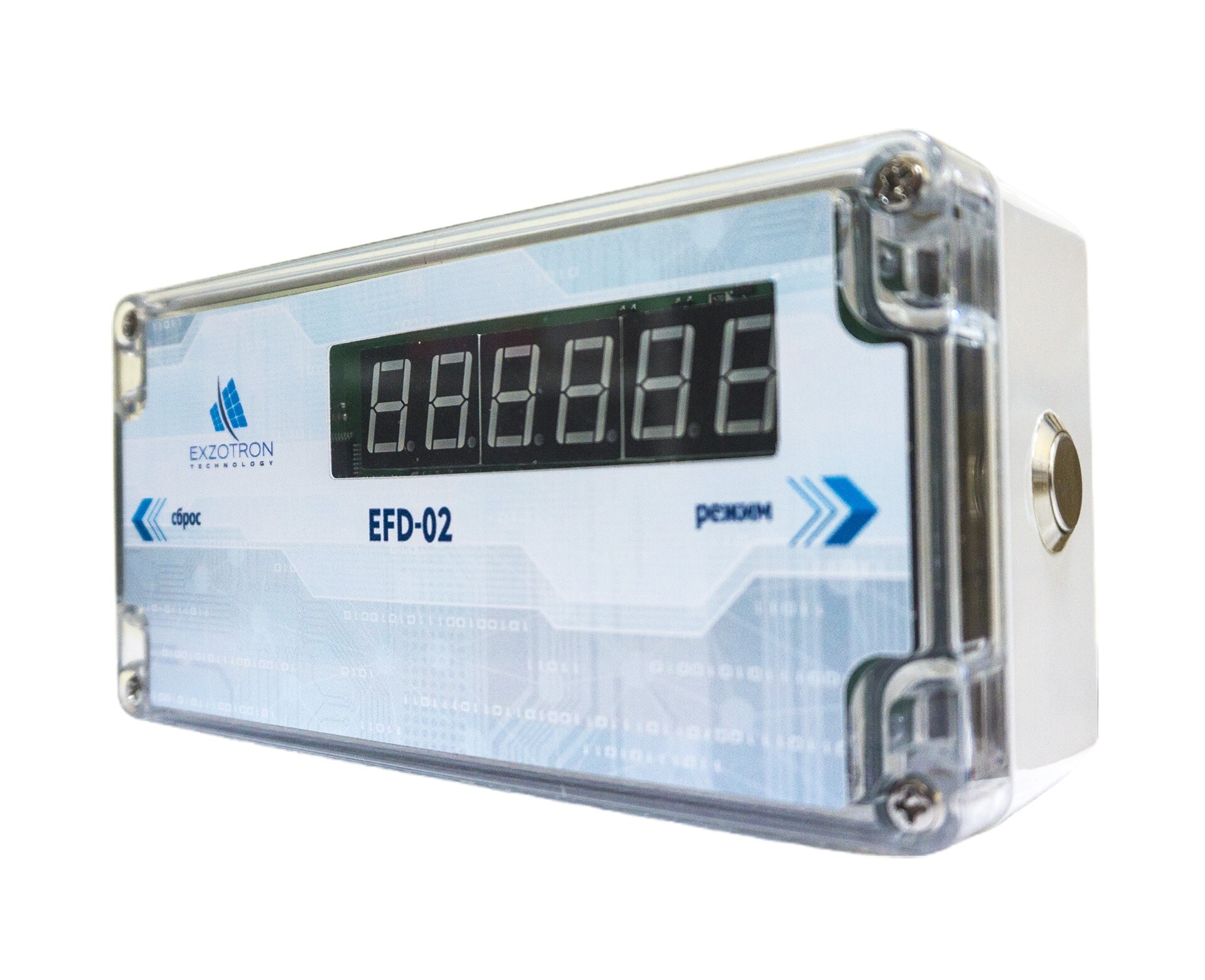

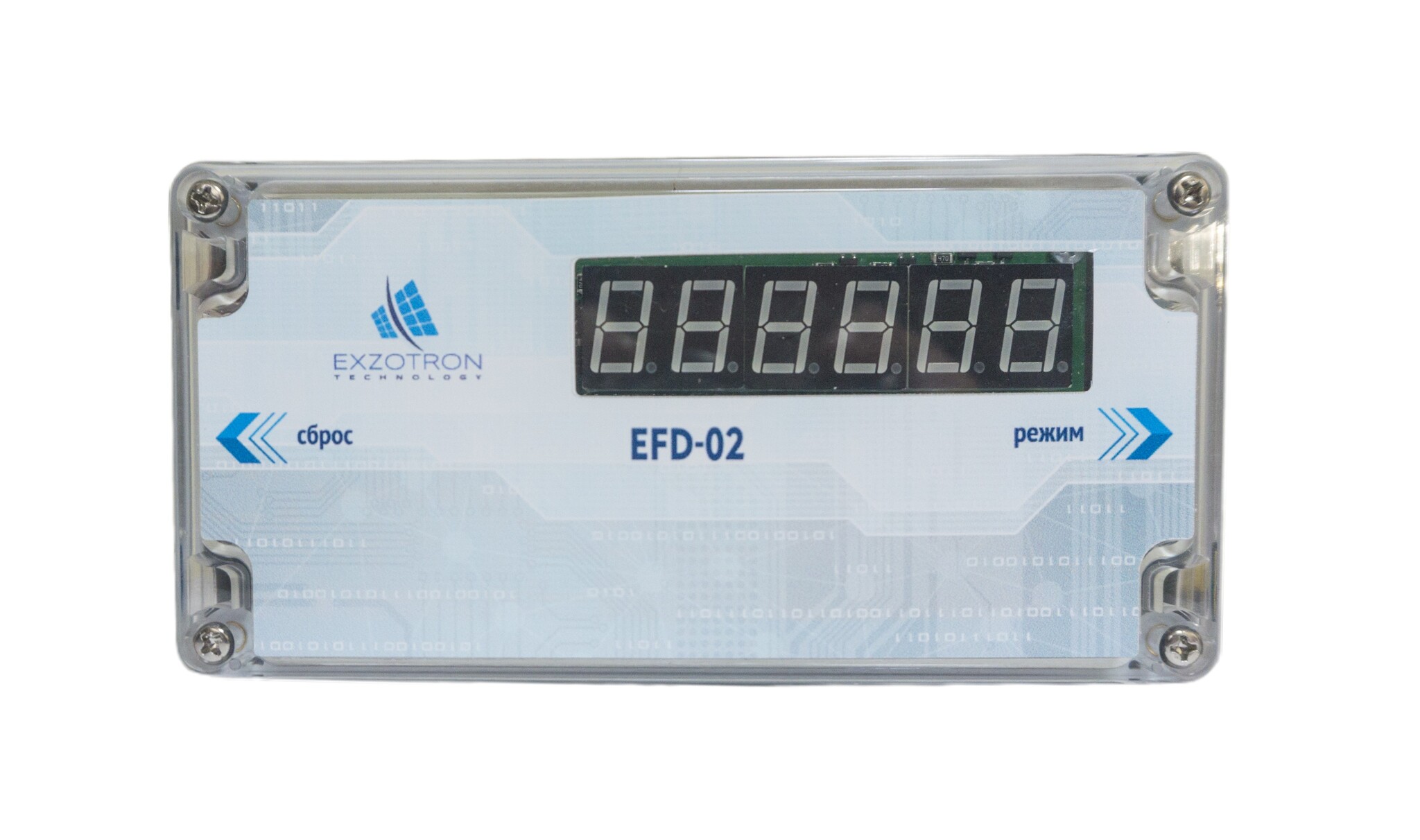

По бокам EFD-02 имеются 2 кнопки:
— кнопка Сброса для обнуления текущего счётчика
— кнопка Режима для переключения показаний с текущих на тотальные и обратно
Прибор предназначен для подсчета топлива при помощи установленного в топливную систему счетчика. Ведется два учета – разовая раздача и тотальный счетчик. Разовая раздача – отображается с миллилитрами в формате XXXX.XX При необходимости счетчик раздачи можно сбросить нажатием на кнопку «Сброс». Тотальный счетчик – не сбрасывается и учет ведется в литрах, отображается как XXXXXX. Прибор может переключаться между отображением двух режимов посредством нажатия на кнопку «режим».
EFD-02 имеет защиту от «дребезга» счетного датчика. Эта защита имеет память до 64 импульсов в обратную сторону. Это означает что, если колесо датчика будет иметь биения в несколько импульсов в обе стороны — прибор будет фильтровать ложные импульсы. А начинать отсчет после того как получит подряд несколько импульсов в одну сторону.
Ключевые особенности изделия:
— преобразователь для питания подключённого устройства 5/12 вольт (генератор импульсов / усс)
— аппаратный контроль стороны вращения (особенно актуально для УСС)
— тотальный счётчик
— нормированный выход (независимо от текущей калибровки всегда будет выдавать в мониторинг заданное число импульсов на литр)
ВНИМАНИЕ: устройство должно быть запитано только через стабилизирующий преобразователь.
Характеристики:
Допустимое кратковременное напряжение питания 9-80 V
Потребление (без учета потребления датчика оборотов) 2.2W
при 12V до 200mA
при 24V до 100mA
Максимальный ток, потребляемый датчиком оборотов 200mA
Напряжение питания датчика 5/12 V
Защитный показатель IP65
Максимальная частота импульсов 3000 имп/сек
Выход импульсов гальванически изолированный, универсальный
Защита счетных входов от тока больше 50mA
RS485 порт для передачи данных о тотальном счетчике.
Корпус G258C 160х80х55мм, IP65, поликарбонат, светло-серый.
Вес 0,340 кг.
Габариты: Д16см х Ш5,5см х В8см
Создана новая прошивка под индикатор EFD c новыми возможностями:
1. Передача данных по 485 порту тотального счетчика с точностью до 10 грамм как на EFR.
2. Внесение калибровочного коэффициента по другому принципу. (количество миллилитров на 1 импульс)
3. Возможность по 485 порту производить сброс в ноль перед выдачей топлива.
4. Возможность по 485 порту отображать на экране любое произвольное число. (под задачи различной автоматизации процесса)
5. Возможность по 485 порту читать или записывать параметры индикатора.
6. Улучшена технология сохранения данных, при скачках питания.
